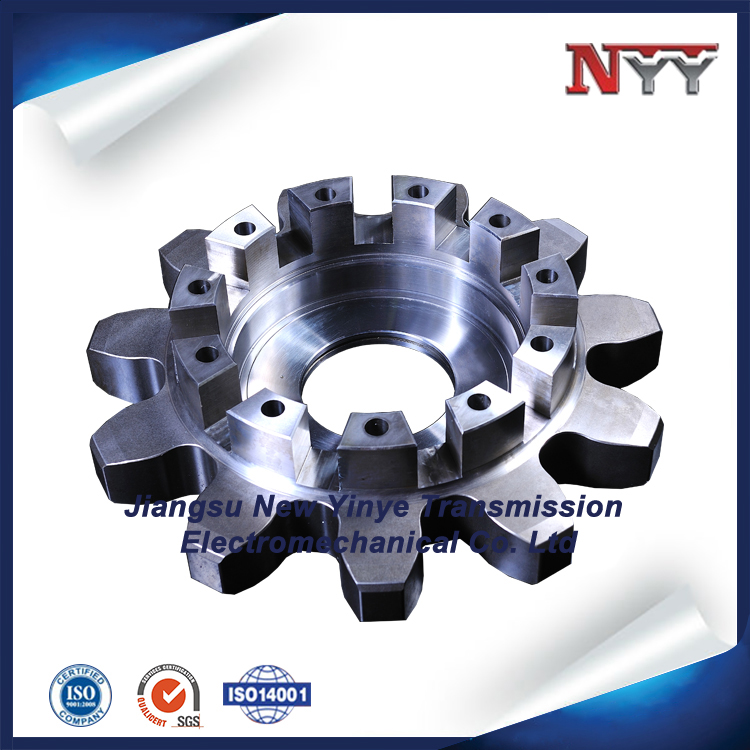

一、前期：对接，让方案“适配重载场景”​

大模数产品几乎都是非标定制，步“把需求吃透”，避免后期返工：​

1.工况参数“画像”​

工程师会像“问诊”一样，向客户索要核心参数：​

设备场景：是矿山破碎机的齿轮、风电主轴的齿圈，还是轧钢机的传动齿轴？不同场景载荷差异（如风电齿圈需抗10级以上阵风冲击，破碎机齿轮要耐矿石硬料磨损）；​

核心指标：模数（m8-m50常见）、齿数、压力角（多为20°，重载场景可选25°增强强度）、齿宽、安装尺寸（如齿圈内径、齿轴轴径）；​

性能要求：承载扭矩（如500kN・m）、转速（通常≤300r/min）、工作温度（如-30℃~60℃）、使用寿命（如风电齿圈要求20年免大修）。​

2.3D方案“强度预演”​

基于参数，用SolidWorks、UG等软件建模，重点做两件事：​

结构优化：大模数齿圈易因自重变形，会设计“加强筋”“孔”（不影响强度前提下减少重量，方便安装）；齿轴会加粗轴肩，增强与轴承的配合稳定性；​

仿真验证：用ANSYS进行“有限元分析”，模拟重载下齿面受力、齿根弯曲应力（避免断齿）、齿圈径向变形量，比如风电齿圈需确保在风载下，齿面接触应力≤1100MPa，变形量≤0.5mm。​

二、选材：用“高强度材料”打底，抗住重载冲击​

大模数产品“怕断不怕磨”，材料兼顾“表面硬、芯部韧”：​

1.核心材料选择​

优先选合金结构钢，根据载荷等级分类：​

中重载（如输送机齿轮）：45#钢（调质处理，成本低）、40Cr（淬透性好，芯部硬度220-250HB）；​

重载荷（如破碎机、风电）：20CrMnTi（渗碳淬火，适合齿面）、42CrMo（调质+表面淬火，齿轴常用，抗扭强度≥900MPa）、17CrNiMo6（风电齿圈，低温冲击韧性好，-40℃冲击功≥40J）。​

2.原材料“严把质量关”​

采用“锻件”而非铸件：铸件易有砂眼、气孔，重载下易从内部开裂；锻件通过“热锻+等温退火”，细化晶粒，材料密度提升至7.85g/cm³以上，抗冲击性能提升30%；​

原材料需附带“材质报告”：检测碳、铬、镍等元素含量，确保符合国标（如42CrMo需满足C:0.38-0.45%，Cr:0.90-1.20%），避免“以次充好”。​

三、粗加工：“去余量+定基准”，为精加工打基础​

大模数零件尺寸大（如直径3米的齿圈、长2米的齿轴），粗加工要“快速成型+预留余量”：​

1.锻件预处理​

退火/正火：降低锻件硬度（如20CrMnTi退火后硬度≤229HB），方便后续切削；锻造内应力，避免加工后变形；​

表面清理：用喷砂机锻件表面氧化皮，检查表面有无裂纹（用磁粉探伤MT检测）。​

2.关键工序加工​

齿圈粗加工：大型立车车削“内孔、端面、外圆”，保证内孔与端面的垂直度≤0.03mm/m（为后续切齿定基准），预留精加工余量（径向5-8mm，轴向3-5mm）；​

齿轴粗加工：大型卧车车削“轴颈、轴肩、退刀槽”，铣削键槽（如平键、花键），预留齿部加工余量（齿顶圆留3-5mm）；​

齿轮粗加工：若模数≥20，先用“仿形铣”铣出近似齿形（比滚齿效率高），70%以上余量，减少后续精切齿的加工时间。​

四、热处理：“表面硬化+芯部增韧”，平衡强度与韧性​

这是大模数产品“抗造”的核心，分两步走：​

1.整体调质（芯部强化）​

齿轴、齿轮：850-880℃淬火（油冷）+550-600℃回火，使芯部硬度达28-32HRC，获得良好的综合力学性能（抗拉强度≥800MPa，屈服强度≥600MPa）；​

大型齿圈：因尺寸大，采用“分段调质”，避免内外温差过大导致开裂，确保整体硬度均匀性≤3HRC。​

2.表面硬化（齿面）​

根据材料和场景选工艺：​

渗碳淬火（主流）：20CrMnTi等低碳钢适用，920-950℃渗碳（渗层深度2-5mm，模数越大渗层越厚），850℃油淬，180-200℃低温回火，终齿面硬度达58-62HRC（比菜刀还硬），芯部保持30-35HRC韧性；​

表面淬火（中碳钢适用）：42CrMo齿轴用“高频感应淬火”，齿面加热至900-950℃，喷水冷却，齿面硬度52-56HRC，适合载荷稍低的场景；​

氮化处理（高精度场景）：如机床主轴齿轴，380-420℃气体氮化，形成0.15-0.3mm氮化层，硬度650-750HV，变形量极小（≤0.01mm），但承载能力低于渗碳。​

五、精加工：“切齿+磨齿”，让咬合“稳、静、匀”​

大模数产品精度要求多为GB/T10095.16-8级（风电、轧机需5级以上），精加工是关键：​

1.齿形加工（分“普通精度”和“高精度”）​

普通精度（如矿山设备，7-8级）：​

滚齿：用大型数控滚齿机（如YK31500，可加工直径5米齿圈），按齿轮参数设定滚刀转速、进给量，一次性切出齿形，齿形误差≤0.15mm；​

剃齿：若需提升精度，用剃齿刀对齿面“修形”，减少齿面粗糙度（Ra≤1.6μm），避免咬合时“卡滞”。​

高精度（如风电、轧机，5-6级）：​

滚齿后加“插齿”：针对齿圈内齿、双联齿轮等滚齿无法加工的部位，用大型插齿机（如Y51500）加工，确保齿向精度≤0.02mm/m；​

磨齿：后用蜗杆砂轮磨齿机（如ReishauerRZ301S）精磨，通过“砂轮与齿轮逆向高速旋转”，将齿面精度提升至齿距累积误差≤0.03mm，齿面粗糙度Ra≤0.8μm，相当于给齿面“抛光”，减少啮合噪音（≤85dB）。​

2.基准面精修​

齿圈：再次上大型立车，精车内孔、端面，保证内孔与齿圈的同轴度≤0.02mm（确保安装时与设备主轴配合）；​

齿轴：精磨轴颈，用外圆磨床保证轴颈圆度≤0.005mm，与轴承配合间隙控制在0.01-0.03mm（避免高速运转时“窜动”）。​

六、检测：“全维度探伤”，拒绝“带病出厂”​

大模数产品一旦安装，拆卸成本（如风电齿圈更换需吊机作业，成本10万元），检测合格：​

1.尺寸精度检测​

用“齿轮测量中心”（如GMC4000）检测齿距、齿形、齿向误差，生成“齿轮精度报告”；​

用三坐标测量仪检测安装尺寸（如齿圈内径、齿轴键槽深度），确保与客户设备公差匹配（通常按H7/k6配合）。​

2.力学性能检测​

硬度：用洛氏硬度计测齿面（HRC58-62）、芯部（HRC30-35）硬度，每10个齿抽检1个；​

探伤：用声波探伤（UT）检测内部裂纹（如齿根、轴肩部位，不允许有≥2mm缺陷）；用磁粉探伤（MT）检测齿面、轴颈表面裂纹（尤其渗碳层，避免“表面剥落”）。​

3.空载试运转​

对成套齿轮（齿轮+齿轴+齿圈），组装后在试验台空载运转1-2小时，监测：​

啮合噪音（≤80dB为合格）；​

温升（轴承部位温升≤40℃，避免过热失效）；​

振动（振幅≤0.1mm，防止共振导致松动）。​

七、交付与售后：“贴心服务”适配重载设备需求​

1.定制化包装与运输​

大型齿圈：用“木质包装箱+内部支撑”（防止运输中变形），标注“重心位置”“吊装点”；​

齿轴：轴颈套保护套（防止磕碰划伤），两端用V型架固定。​

2.现场安装指导​

派工程师到客户现场，指导：​

齿圈安装：用“百分表找正”，确保齿圈与设备主轴同轴度≤0.03mm；​

齿轮啮合：用“压铅法”测量齿侧间隙（重载场景通常留0.2-0.5mm，补偿热胀冷缩）。​

3.长期售后保障​

提供“材质报告、精度检测报告、探伤报告”存档，方便客户后续设备检修；​

质保期内（通常1-3年），若因加工质量导致断齿、齿面剥落，免费维修或更换；​

提供“磨损检测”服务（如每年上门用齿厚卡尺测齿面磨损量），提前预警更换周期（如磨损量≥原齿厚15%，建议更换）。​

总结：大模数定制，赢在“细节控”​

大模数齿轮/齿轴/齿圈的定制加工，核心是“围绕重载场景做减法”——减“无效重量”（结构优化）、减“精度误差”（磨齿+探伤）、减“失效风险”（材料+热处理）。从前期的工况仿真，到后期的试运转检测，每个环节都瞄准“让产品在重载荷下‘稳得住、用得久’”，这也是它与普通小模数齿轮加工本质的区别。​
